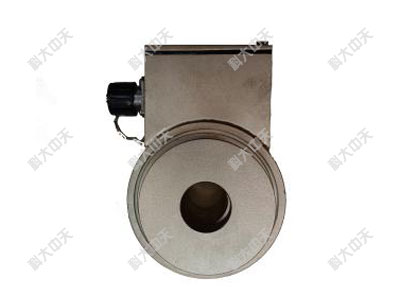

YAD400礦用錨桿索測力計

1.1 主要用途

YAD400礦用錨桿錨索測力儀主要應用于端錨的各類錨桿、錨索應力檢測；采煤工作面開采中，隨采場的推進，煤層受動壓影響將發生塑性變形。錨桿錨索測力計可以測定受動壓力值的變化，得以預防冒頂、沖擊地壓等相關事故的發生。監測儀具有安裝簡單方便、測量靈敏度高等優點。

1.2 防爆類型及防爆標志

礦用本質安全型         防爆標志：Ex ib I Mb

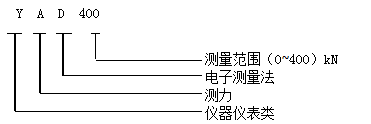

1.3 型號的組成及其代表意義

1.4 使用環境條件：

a) 環境溫度：0 ℃ ～+40℃，此時按GB 3836.1-2010中5.1.1條在防爆合格證編號后附加標志“X”， 或在銘牌中標注溫度范圍；

b) 平均相對濕度：不大于95 ％（+25℃）；

c) 大氣壓力：80 kPa ～ 106 kPa；

d) 煤礦井下有瓦斯，煤塵爆炸危險的環境。

e) 無強烈震動和沖擊的地方。

f) 無破壞金屬和絕緣材料的腐蝕性氣體的地方。

1.5 監測儀能承受的惡劣的貯運條件為：

a) 高溫：60 ℃；

b) 低溫：-40 ℃；

c) 平均相對濕度：不大于95 ％（+25 ℃）；

d) 振動：加速度50 m/s2；

e) 沖擊：峰值加速度500 m/s2。

1.6 外形尺寸及重量

外形尺寸：88mm×133mm×70.5mm；

重  量 ：約2.3kg

二 、主要技術參數

2.1 供電性能

a) 額定工作電壓：DC 18.0V

b) 大工作電流：≤25mA

2.2 測量性能

a) 測量量程： 0～400kN；

b) 基本誤差: ±2.0％（F.S.）；（在上位機上讀取，計算基本誤差）

2.3 輸出信號

a）接口數量：1路；

b）傳輸方式：主從式、半雙工、RS485；

c）傳輸速率：4800bps；

d）信號工作電壓峰峰值：2～12V；

e）傳輸距離：6km（使用MHYBV型傳輸線纜，芯線截面不小于1.0 mm2）。

2.4功能

測力儀具有錨桿錨索測力功能，將測量值轉換為RS485數字信號通過傳輸分站傳輸，并在上位機上顯示。
