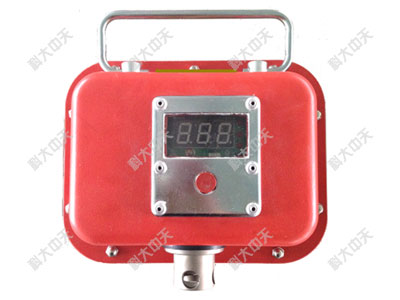

YHY60（A）礦用本安型數字壓力計

一、產品概述

1.1用途

YHY60（A）礦用本安型數字壓力計（以下簡稱壓力計），用于檢測記錄單體支柱、油壓式液壓枕、油壓式錨桿錨索測力計、油壓式鉆孔應力計等頂板支護及壓力監測設備的壓力值，并可對高低壓力進行限定，報警指示。

1.2特點

采用了紅外無線數據通訊和微功耗的電路設計，大大提高了儀器的使用可靠性和電源的使用壽命，采用光控喚醒技術即方便用戶使用，又達到節電目的。本產品可長期在井下使用，無需維護，是傳統的機械式儀表的理想替代產品。

1.3型號的組成及其代表意義

1.4使用環境

? 溫度：0～40℃

? 相對濕度：≤95%（25℃）

? 大氣壓力：80～106kPa

? 可在含有甲烷及煤氣爆炸環境的礦井中使用

1.5防護等級：IP54

1.6防爆型式：礦用本質安全型

1.7防爆標志：Ex ib I Mb

二、主要功能及技術指標

? 測量范圍：（0～60）MPa

? 分辨率：0.1MPa

? 電源：3節三圈霸道1＃干電池串聯組成的本安電池組

? 外型尺寸(L×b×h)(mm)：196×152×76mm

? 重量：2.5kg

? 本安參數：工作電壓： 4.5V     工作電流：≤25m     AUo：4.5V      Io：8A

? 測量通道數：1

? 顯示方式：LED  數碼顯示

? 通訊方式：紅外無線通訊

? 通訊距離：≤1.5m

? 通訊波特率：1200bps

三、安裝方式：吊掛或固定安裝
