1.產品特點
KJ427 煤礦壓力位移無線監測系統（以下簡稱系統）不僅能夠準確、及時地反映井下環境參數，達到對災害的早期預測、對事故進行必要的處理，而且還能為生產調度及時提供各種設備的運行狀況，進而有效地指揮生產。
2.主要用途和適用范圍
系統主要用于實時無線監測綜采支架工作阻力、綜采支架活柱縮量等參數。系統將計算機檢測技術、數據通訊技術和傳感器技術融為一體。實現了復雜環境條件下對煤礦安全狀況的自動監測和分析。
適用于我國各類大、中、小型煤礦，應用于回采工作面支架及巷道支護參數的合理性評估、研究頂板板的活動規律等。

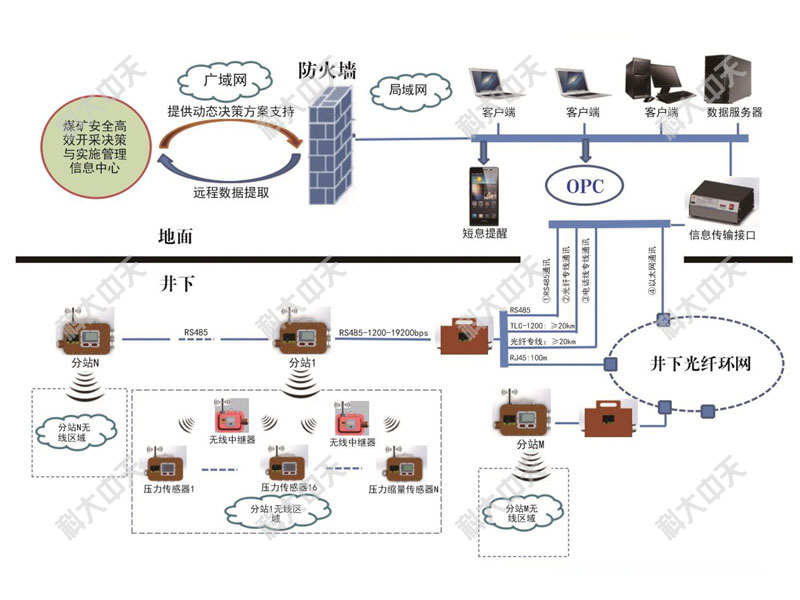

3.系統組成
3.1硬件
系統硬件是由地面中心站設備和井下設備組成。
系統地面中心站由工控機(一臺)、打印機、UPS電源、電源防雷器、KJ427-J礦用信息傳輸接口等。
系統井下設備主要由KZG18礦用本安型信號轉換器、KJ427-F礦用本安型無線傳輸分站、GPD60W礦用本安型無線壓力傳感器、GPUD2000/60W礦用本安型無線壓力位移傳感器、GUD2000液壓支架活柱縮量傳感器、KJ427-Z礦用本安型無線中繼器、KDW28-18礦用隔爆兼本安不間斷電源等設備組成（具體設備詳見KJ427 煤礦壓力位移無線監測系統主要零（元）部件及重要原材料明細表。）
3.2軟件配置
a) 操作系統：簡體中文Windows Server 2003或WindowXp或Window7；
b) 數據庫：SQL Server 2005；
c) 監控軟件：KJ427 煤礦壓力位移無線監測系統軟件。
4.使用環境條件及工作條件
4.1用于機房、調度室的設備，應能在下列條件下正常工作：
a) 環境溫度：15℃～30℃；
b) 相對濕度：40%～70%；
c) 溫度變化率：小于10℃/h，且不結露；
d) 大氣壓力：80kPa～106kPa；
e) GB/T 2887規定的塵埃、照明、噪聲、磁場干擾和接地條件。
4.2用于煤礦井下的設備應在下列條件下正常工作：
a) 環境溫度：0℃～40℃；
b) 平均相對濕度：不大于95%(+25℃)；
c) 大氣壓力：80kPa～106kPa；
d) 有甲烷、煤氣等爆炸性混合物，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體的場所。
5.基本功能
5.1 數據采集
a）系統具有壓力（工作阻力）模擬量的采集、顯示及報警功能；
b）系統具有位移（縮量）模擬量的采集、顯示功能。
5.2 存儲和查詢
a)系統具有綜采壓力（工作阻力）、位移（縮量）在線監測并將數據實時存儲功能，存儲內容包括時間、傳感器編號（架號）、壓力值（工作阻力）和位移值（縮量）。
b)系統具有以時間和傳感器編號（架號）為索引的綜采壓力（工作阻力）、位移（縮量）歷史數據的查詢功能。
c)系統具有以時間和傳感器編號（架號）為索引的綜采壓力（工作阻力）、位移（縮量）報警時刻查詢功能。
d)系統具有以時間和傳感器編號（架號）為索引的綜采壓力（工作阻力）、位移（縮量）的歷史數據曲線查詢功能。
5.3顯示功能
a）系統具有模擬量列表顯示功能，內容包括：測區、測點（架號）、時間、單位、監測值、狀態；
b）系統具有模擬量歷史曲線顯示功能，內容包括：時間、測點（架號）、單位、監測值。
5.4 打印功能
系統具有模擬量日?qǐng)?bào)表、周報表，模擬量報警日?qǐng)?bào)表導出打印功能。
5.5 人機對話功能
系統具有人機對話功能，以便于參數修改。
5.6 自診斷功能
系統具有自診斷功能，當系統中傳感器出現故障時，報警并記錄故障時刻和故障設備，系統應能診斷出故障，并有相應的顯示。
5.7 數據備份功能
系統具有數據備份功能，通過系統軟件操作手動將數據備份保存在指定目錄中。
5.8 備用電源功能
系統具有備用電源，當電網停電后，系統能繼續工作，對主要監測量能繼續監測。
5.9其他功能
a) 系統具有網絡通訊功能；
b) 系統具有軟件自監視功能；
c) 系統具有軟件容錯功能；
d) 系統具有實時多任務功能。
